IP域

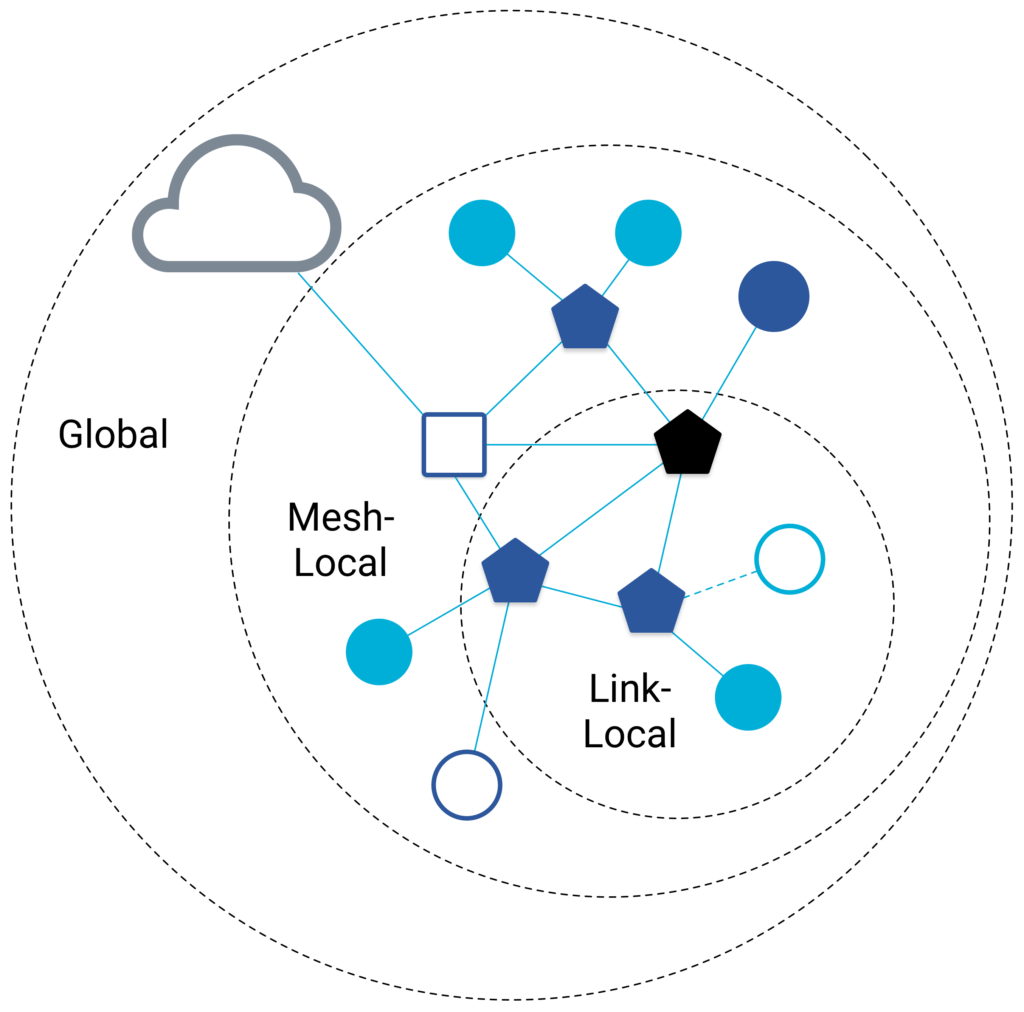

Thread 网络中有三种域用于单播寻址:
- Link-Local — 所有通过单次射频传输可访问的接口
- Mesh-Local — 所有在同一 Thread 网络中可访问的接口
- Global — 所有从 Thread 网络外部可以访问的接口

AAC·2021-08-04·1603 次阅读
Thread 网络中有三种域用于单播寻址:
前两个域与 Thread 网络指定的 Prefix(前缀)相对应。Link-Local 的 Prefix 为 fe80::/16
,Mesh-Local 的 Prefix 为 fd00::/8
.
单个 Thread 设备可以通过多种 IPv6 单播地址来进行标识。每种地址都有不同的功能(基于域和用例)。
在介绍每种类型之前,让我们先了解一个共同的概念,它叫作 RLOC(Routing Locator)。RLOC 根据 Thread 接口在网络拓扑中的位置来对其进行标识。

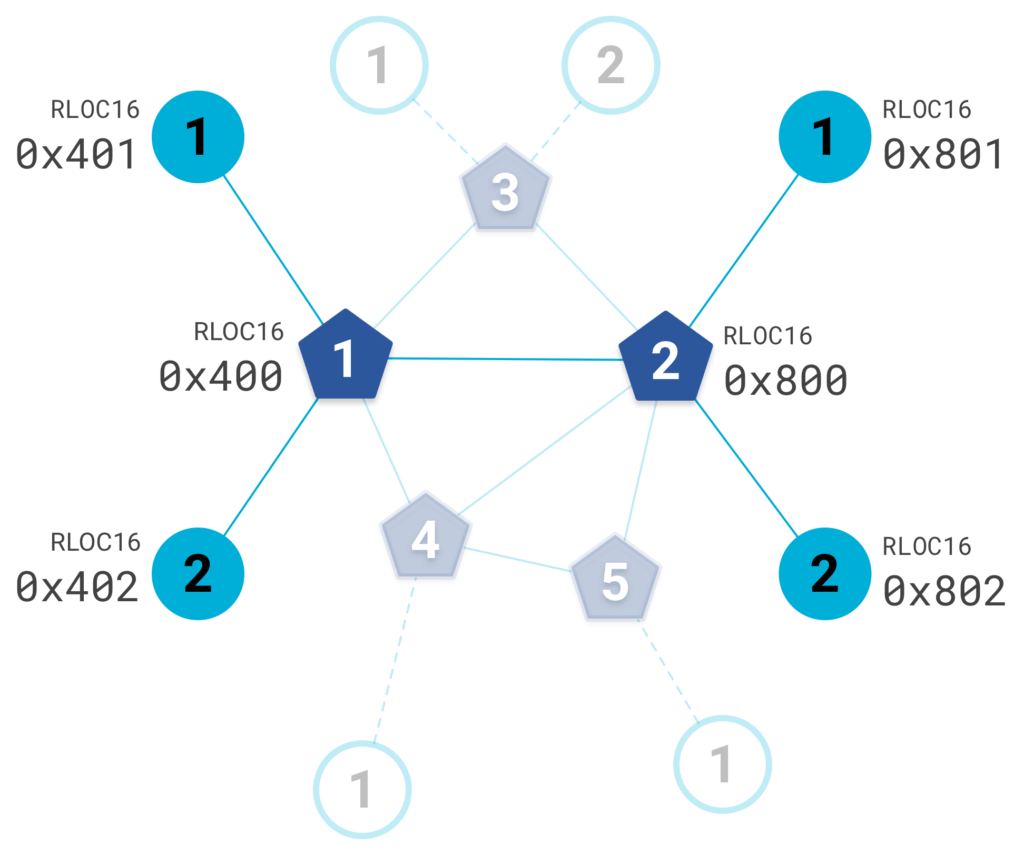

所有设备都获得一个 Router ID 和一个 Child ID。每个 Router 维护一个包含其所有子节点的表,两个 ID 的组合唯一地标识拓扑中的设备。例如,请参考以下拓扑中高亮的节点,其中 Router(五边形)中的数字是 Router ID,End Device(圆形)中的数字是 Child ID:
每个子节点的 Router ID 对应于它的父节点(Router)。因为 Router 不会是子节点,所以 Router 的 Child ID 始终为 0。这些值对于 Thread 网络中的每个设备都是唯一的,并用于创建 RLOC16(代表 RLOC 的后 16 位)。

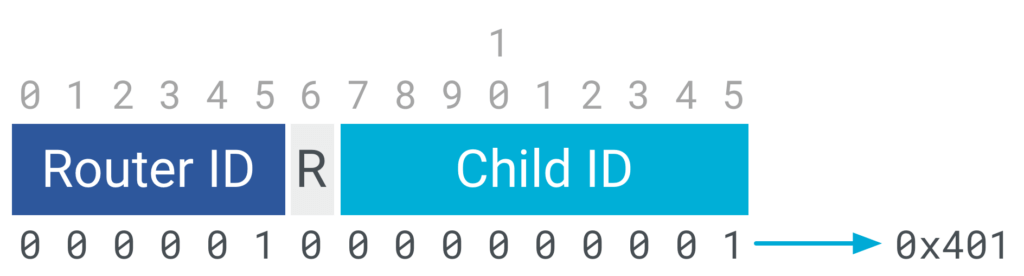

例如,以下是左上节点(Router ID = 1,Child ID = 1)的 RLOC16 的计算方法:
RLOC16 是 IID(Interface Identifier)的一部分,IID 对应的是 IPv6 地址的后 64 位。一些 IID 可用于标识某些类型的 Thread 接口。例如,RLOC 的 IID 始终为 0000:00ff:fe00:RLOC16
的形式。

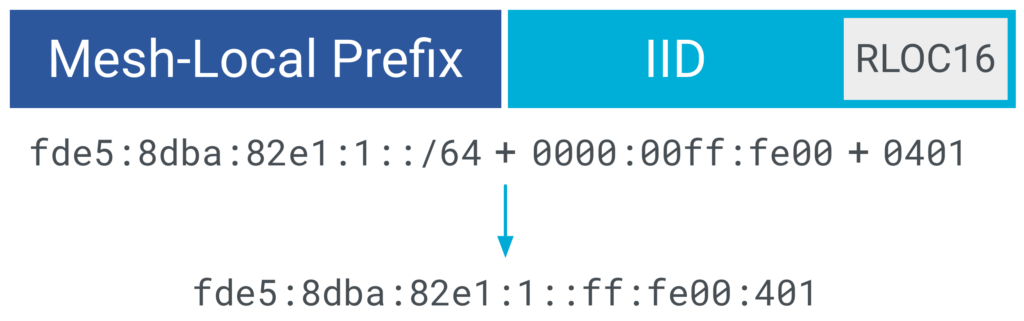

RLOC 由 Mesh-Local Prefix 和 IID 组成。例如,如果 Mesh-Local Prefix 是 fde5:8dba:82e1:1::/64
,RLOC16 = 0x401
,那么该节点的 RLOC 就是:

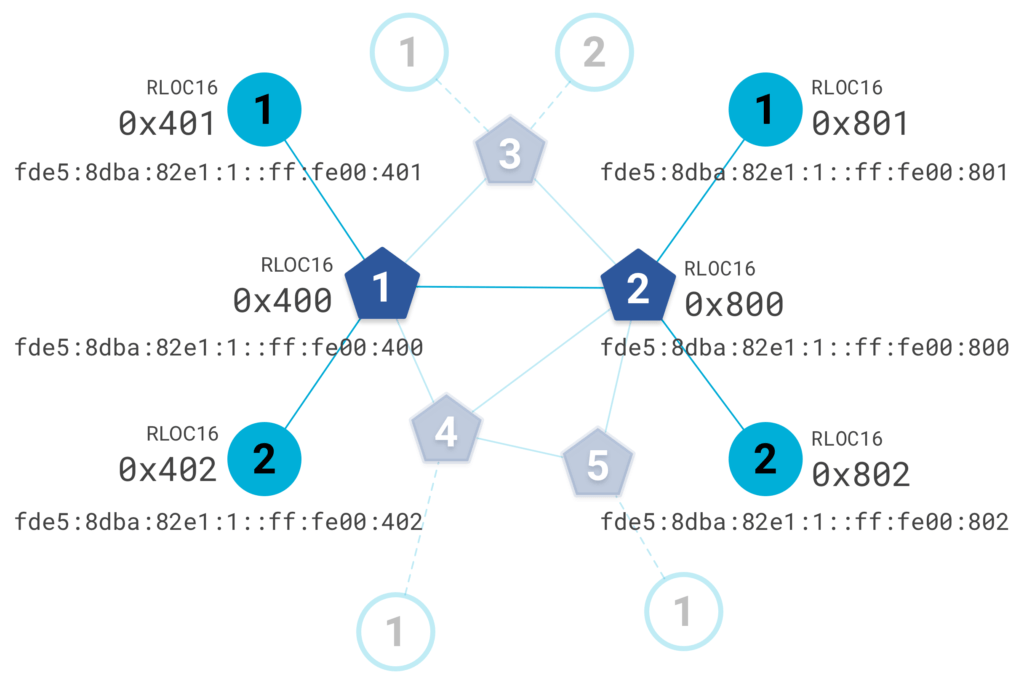

可以使用相同的逻辑来确定以上示例拓扑中所有高亮的节点的 RLOC:
但是,因为 RLOC 是基于节点在拓扑中的位置的,所以节点的 RLOC 会随着拓扑的变化而改变。

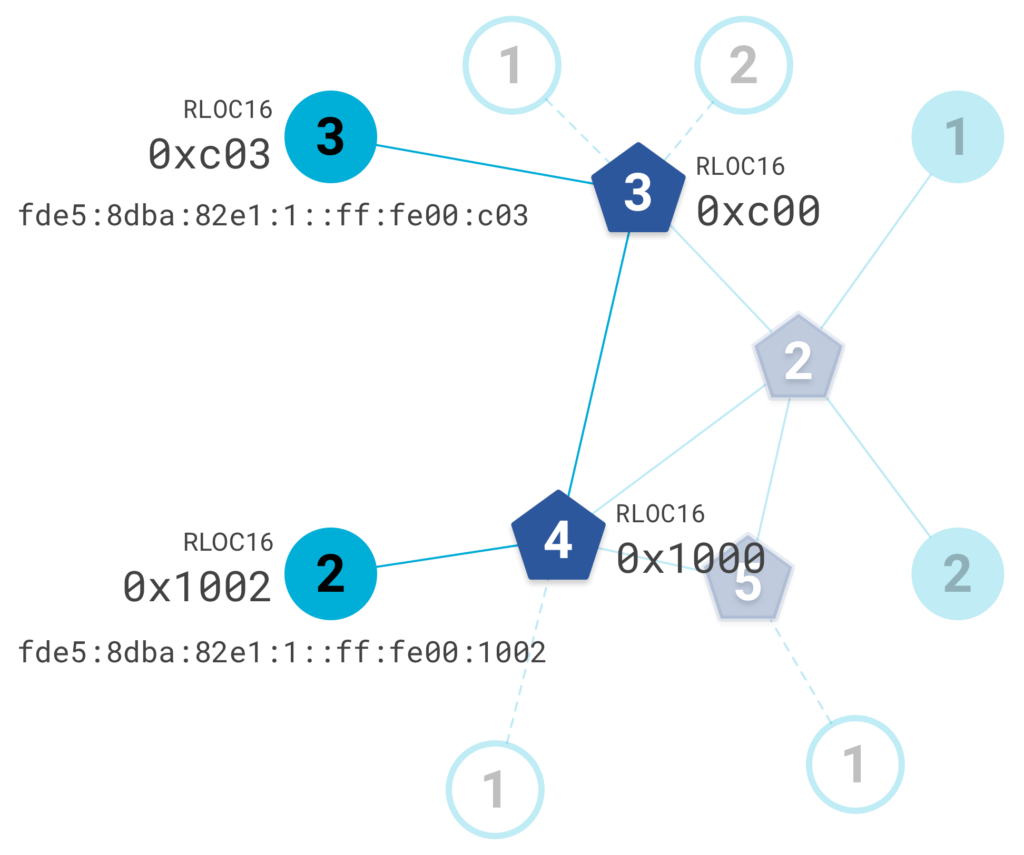

例如,如果 Thread 网络中的 0x400
节点离开了网络,那么它的子节点 0x401
和 0x402
会与其它的 Router 建立新连接,从而获得新的 RLOC16 和 RLOC:
RLOC 只是 Thread 设备可以获得的多种 IPv6 单播地址之一。另一类用于在 Thread 网络分区内标识唯一的 Thread 接口的地址称为 EID(Endpoint Identifier)。EID 与 Thread 网络拓扑无关。
常见的单播类型如下。
Link-Local Address (LLA) | |
一种用于标识单次射频传输可访问的 Thread 接口的 EID。 | |
示例 | fe80::54db:881c:3845:57f4 |
IID | 基于 802.15.4 Extended Address |
域 | Link-Local |
详情 | 1.用于发现邻居、配置链路和交换路由信息 2.非可路由地址 3.总是带 fe80::/16 Prefix |
Mesh-Local EID (ML-EID) | |
一种用于标识 Thread 接口的 EID,其与网络拓扑无关。用于访问同一 Thread 分区内的 Thread 接口。也称为 ULA(Unique Local Address)。 | |
示例 | fde5:8dba:82e1:1:416:993c:8399:35ab |
IID | 在 commissioning 完成后随机生成 |
域 | Mesh-Local |
详情 | 1.不会随拓扑变化而变化 2.应由应用程序使用 3.总是带 fd00::/8 Prefix |
Routing Locator (RLOC) | |
根据 Thread 接口在网络拓扑中的位置来对其进行标识。 | |
示例 | fe80::54db:881c:3845:57f4 |
IID | 0000:00ff:fe00:RLOC16 |
域 | Mesh-Local |
详情 | 1.在设备连接到网络后生成 2.用于在 Thread 网络中传递 IPv6 数据报 3.随拓扑变化而变化 4.通常不会由应用程序使用 |
RouAnycast Locator (ALOC) | |
用于标识 Thread 网络分区中一个或多个 Thread 接口的位置。如果始发者不知道目的地的 RLOC,则使用 ALOC 进行查找。 | |
示例 | fde5:8dba:82e1:1::ff:fe00:fc01 |
IID | 0000:00ff:fe00:fcXX |
域 | Mesh-Local |
详情 | 1.fcXX = ALOC 目的地址,用于查询对应的 RLOC2.通常不会由应用程序使用 |
RouAnycast Locator (AGlobal Unicast Address (GUA) | |
一个EID,用于标识除 Thread 网络外的全局范围内的 Thread 接口。 | |
示例 | 2000::54db:881c:3845:57f4 |
IID | 1.SLAAC — 由设备自身随机分配 2.DHCP — 由 DHCPv6 服务器分配 3..Manual — 由应用层分配 |
域 | Global |
详情 | 1.一个公开的 IPv6 地址 2.总是带 2000::/3 Prefix |
多播用于一次将信息传达给多个设备。Thread 网络中保留了特定的地址,以提供给不同分组的设备在多播时使用。
IPv6 地址 | 域 | 传递给 |
ff02::1 | Link-Local | 所有 FTD 和 MED |
ff02::2 | Link-Local | 所有 FTD |
ff03::1 | Mesh-Local | 所有 FTD 和 MED |
ff03::2 | Mesh-Local | 所有 FTD |
Key Point: FTD 和 MTD 之间的主要区别在于 FTD 订阅了 ff03::2
多播地址。而 MTD 没有订阅。
你可能会注意到,上面的多播表中没有将 SED 作为接收者包括在内。Thread 为所有 Thread 节点(包括 SED)定义了(link-local 和 realm-local 域)基于单播 prefix 的 IPv6 多播地址。这些多播地址基于单播 Mesh-Local prefix 构成,因 Thread 网络而异。(有关基于单播 prefix 的 IPv6 多播地址的详情,请参阅 RFC 3306)。
Thread 设备还支持除表中所列举域之外的任意域。
当目的地的 RLOC 未知时,可以使用任播将流量路由到 Thread 接口。ALOC(Anycast Locator)标识 Thread 分区内多个接口的位置。ALOC 的后 16 位,称为 ALOC16,其格式为 0xfcXX
,表示 ALOC 的类型。
例如,0xfc01
和 0xfc0f
之间的 ALOC16 保留给了 DHCPv6 Agent。如果特定的 DHCPv6 Agent RLOC 是未知的(可能是因为网络拓扑已更改),则可以将消息发送到 DHCPv6 Agent ALOC 以获取 RLOC。
Thread 定义了以下 ALOC16 值:
ALOC16 | 类型 |
0xfc00 | Leader |
0xfc01 – 0xfc0f | DHCPv6 Agent |
0xfc10 – 0xfc2f | Service |
0xfc30 – 0xfc37 | Commissioner |
0xfc40 – 0xfc4e | Neighbor Discovery Agent |
0xfc38 – 0xfc3f 0xfc4f – 0xfcff | Reserved |
